Fonction

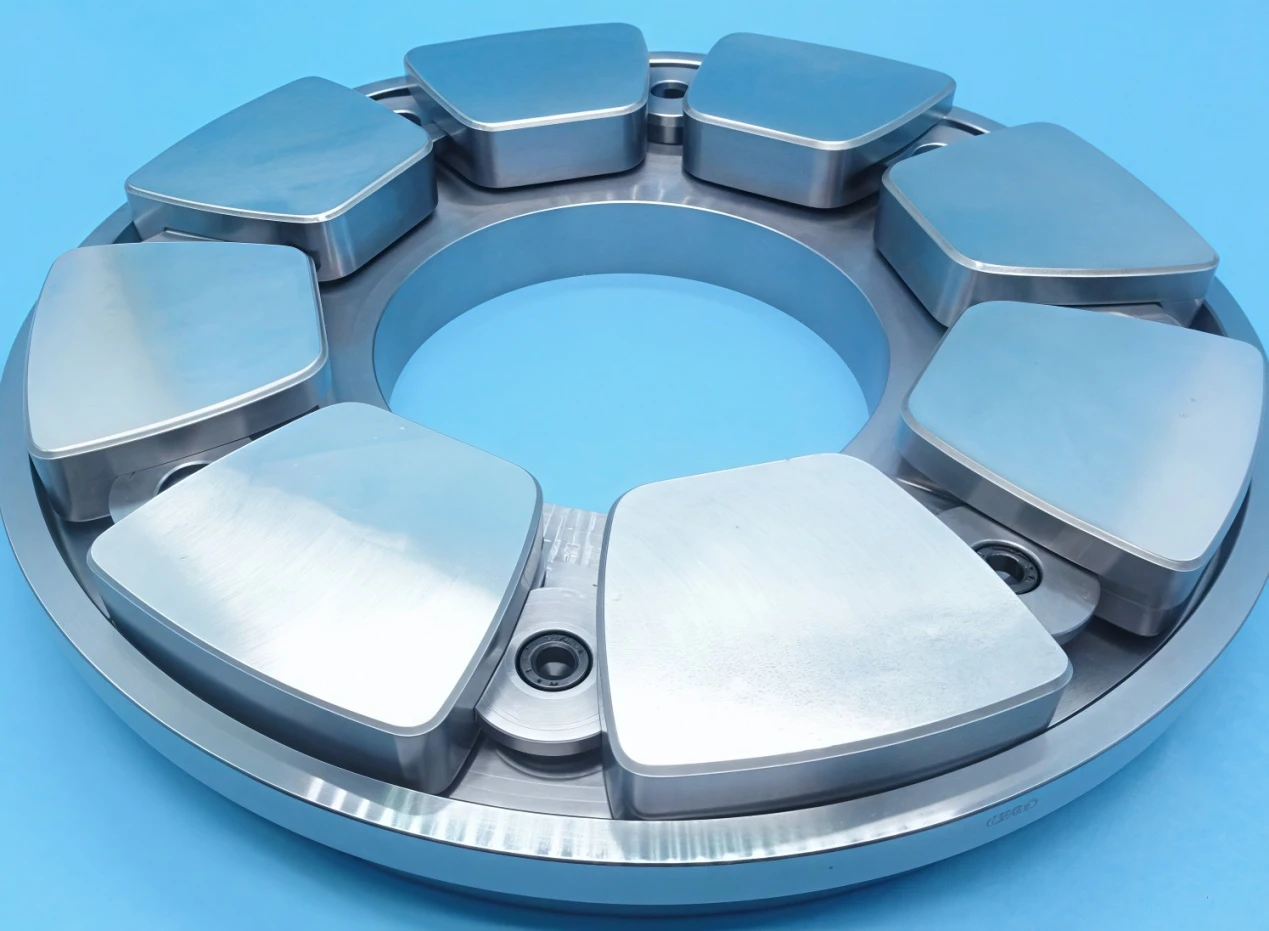

Les roulements de poussée de tampon inclinant sont utilisés pour équilibrer la poussée axiale du rotor et établir un point de référence axial fixe pour l'expansion du rotor . Cela garantit que le dégagement axial entre les pièces rotatives et stationnaires reste dans la plage de conception .
Matériels
Les roulements de poussée de tampon d'inclinaison sont généralement composés d'un support en acier forgé combiné avec l'alliage Babbitt . L'alliage Babbitt est conçu pour commencer à fondre à environ 110 degrés, ce qui fournit un espace de déplacement axial supplémentaire pour le rotor, les autres matériaux communs sèches comprennent un mouvement de frottement sec et une étanchéité excessive avec PTFE (Polytetrafluoroethylène) . Les pads à base de PTFE ont un coefficient de frottement faible, conviennent à des températures plus élevées, ne nécessitent pas de grattage pendant l'assemblage et sont moins susceptibles d'échouer en raison de la perte de lubrification . et sont moins susceptibles d'échouer en raison de la perte de lubrification . et sont moins susceptibles d'échouer en raison de la perte de lubrification . et sont moins susceptibles d'échouer
Application
Dans les turbines à vapeur, les roulements de butée de plaquettes d'inclinaison sont utilisées pour déterminer la position axiale du rotor dans le cylindre . dans des conditions de fonctionnement normales, les coussinets de poussée actifs supportent la charge pour empêcher le rotor de se déplacer vers le côté générateur . Cependant, pendant la réduction de la charge ou le rejet soudain, le rotor peut tendre à déplacer vers le turbine turb Dans de tels cas, les coussinets de poussée non actifs prennent la charge, en maintenant la position axiale du rotor dans le cylindre . Ces coussinets de poussée sont classés en tampons de poussée avant et inverse .
Dans les hydro-générateurs, les roulements de poussée de tampon inclinant prennent en charge le poids entier de l'ensemble rotatif ainsi que les forces hydrauliques axiales, le transfert de ces charges vers le cadre de roulement . L'ensemble de palier de poussée comprend un collier de poussée, la plaque de rétroviseur, les tampons de poussée, le boîtier de la plaque d'huile et la poitrine,. Les tampons de poussée-types en forme de secteur sont soutenus par le boîtier de roulement . Le bain d'huile est rempli d'huile de turbine, qui sert à la fois de lubrifiant et d'un milieu de transfert de chaleur . Généré par la friction entre les tampons de poussée et les échangeurs de chaleur {9}
Exigences de fabrication et de précision
Les roulements de poussée de coussin d'inclinaison doivent fonctionner dans des conditions de lubrification d'huile fiables . L'épaisseur minimale du film d'huile sur le bord de fuite doit répondre aux spécifications de conception (généralement 0 . 03 à 0 . 07 mm pour les grandes unités) . Par conséquent, la plaque miroir doit avoir une précision dimensionnelle élevée et une rugueuse de surface faible. Toutes les rayures, la rouille ou les défauts sur la plaque de miroir peuvent perturber le film d'huile et entraîner des dommages ou une défaillance de roulements.
Le broyage de précision de la plaque de miroir et le grattage des coussinets de poussée sont des procédures critiques . La planéité de la plaque de miroir doit généralement être à l'intérieur de 0 . 02 mm par mètre, et la différence de hauteur entre les tampons de poussée est généralement conservée à 0 .} 02 mm . étroitement assorti. Si l'une ou l'autre surface s'écarte au-delà de l'épaisseur minimale du film d'huile, le film d'huile peut se décomposer, entraînant une friction mixte ou sèche, ce qui pourrait provoquer une surchauffe ou des dommages de surface.
La capacité de charge de la poussée est également étroitement liée à sa planéité et à son contact de surface . Une zone de contact plus grande permet au tabac de résister à des pressions plus élevées . sur des surfaces inégales avec des points élevés locaux peuvent entraîner une concentration de contrainte et des dégâts éventuels tels que l'épuisement professionnel ou l'usure sévère .
Le broyage de la plaque de miroir et le grattage des coussinets de poussée sont des opérations essentielles pour assurer un contact approprié, une formation de films d'huile rapide au démarrage et un fonctionnement stable et fiable pendant le service .
