Salut! En tant que fournisseur de roulements à billes, on me pose souvent des questions sur les exigences en matière de finition de surface pour ces composants cruciaux. Alors, plongeons-nous directement dans le vif du sujet et explorons ce qui constitue une bonne finition de surface pour un roulement à billes.
Tout d’abord, qu’est-ce qu’un roulement de journal exactement ? Un roulement à billes est un type de roulement coulissant qui supporte un arbre rotatif. Vous pouvez en apprendre davantagejuste ici. Ces roulements sont largement utilisés dans diverses industries, de l’automobile à l’aérospatiale, car ils peuvent supporter des charges élevées et offrir un fonctionnement fluide.
Maintenant, pourquoi la finition de surface est-elle si importante pour les paliers lisses ? Eh bien, la finition de surface affecte directement les performances et la durée de vie du roulement. Une finition de surface appropriée contribue à réduire la friction, à prévenir l’usure et à garantir une lubrification efficace. Si la finition de la surface est trop rugueuse, cela peut provoquer une friction excessive, entraînant une surchauffe et une défaillance prématurée du roulement. D’un autre côté, s’il est trop lisse, le lubrifiant risque de ne pas pouvoir former un film adéquat, ce qui peut également entraîner une usure accrue.
Parlons des facteurs clés qui déterminent les exigences en matière de finition de surface pour un palier lisse.
Rugosité
La rugosité de la surface d'appui est un facteur critique. Elle est généralement mesurée en termes de Ra (écart moyen arithmétique du profil de rugosité). Pour la plupart des paliers lisses, la valeur Ra varie généralement de 0,2 à 1,6 micromètres. Une valeur Ra inférieure indique une surface plus lisse. Cependant, la rugosité idéale dépend de plusieurs facteurs, tels que le type de lubrifiant utilisé, la vitesse de fonctionnement et la charge.
Par exemple, dans les applications à grande vitesse, une surface plus lisse (Ra inférieur) est souvent préférée car elle réduit la friction et permet au lubrifiant de former un film plus stable. En revanche, dans certaines applications à faible vitesse et à forte charge, une surface légèrement plus rugueuse peut être acceptable tant qu'elle peut toujours retenir efficacement le lubrifiant.
Ondulation
L'ondulation est un autre aspect de la finition de surface. Il fait référence aux écarts de longueur d'onde plus longue par rapport à la surface idéale. L'ondulation peut causer des problèmes tels qu'une charge inégale, des vibrations et du bruit. La hauteur d'onde (Wt) est généralement mesurée en micromètres. Pour les paliers lisses, l'ondulation doit être réduite au minimum. Une ondulation excessive peut perturber le film lubrifiant et conduire à des zones localisées de haute pression, ce qui peut accélérer l'usure.
Poser
La configuration de la surface fait référence à la direction du motif de surface prédominant. Dans les paliers lisses, la pose doit être parallèle au sens de rotation. Cela aide le lubrifiant à s'écouler en douceur le long de la surface du roulement, réduisant ainsi le risque de manque de lubrifiant et améliorant les performances globales du roulement.
Intégrité des surfaces
L'intégrité de la surface comprend des facteurs tels que la présence de fissures, de pores et de contraintes résiduelles. Les fissures et les pores peuvent agir comme des concentrateurs de contraintes et conduire à une rupture par fatigue. Les contraintes résiduelles peuvent également affecter la stabilité dimensionnelle du roulement et ses performances sous charge. Par conséquent, le processus de fabrication doit être soigneusement contrôlé pour garantir une surface de haute qualité avec un minimum de défauts.
Examinons maintenant certains types spécifiques de paliers lisses et leurs exigences en matière de finition de surface.

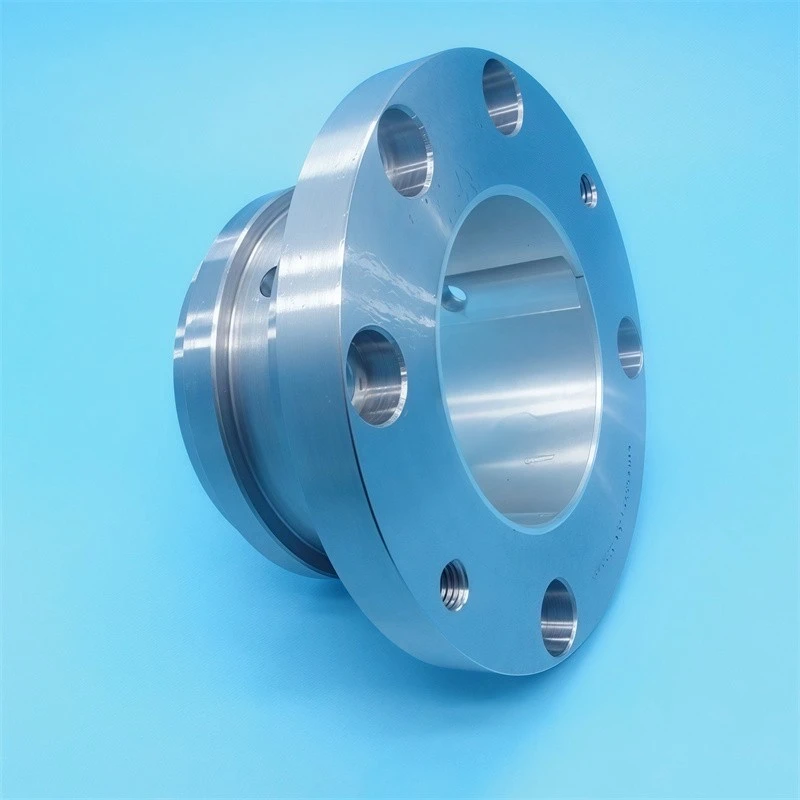

Roulement à manchon en acier à bride
UNRoulement à manchon en acier à brideest un type courant de roulement à billes. Ces roulements sont souvent utilisés dans les applications où des charges axiales et radiales doivent être supportées. Les exigences en matière de finition de surface pour les paliers lisses à brides en acier sont similaires à celles des paliers lisses ordinaires. Cependant, en raison de la présence de la bride, une attention particulière doit être portée à la finition de surface de la zone de la bride. La surface de la bride doit être lisse et exempte de bavures ou d'arêtes vives pour éviter d'endommager les composants d'accouplement.
Palier de butée de journal
UNPalier de butée de journalest conçu pour supporter des charges radiales et axiales. L'état de surface de la surface de butée est particulièrement important dans ces roulements. Une surface de poussée lisse et plate est nécessaire pour assurer une répartition uniforme de la charge axiale et éviter une usure excessive. Les exigences en matière de rugosité et d'ondulation pour la surface de poussée sont généralement plus strictes que pour la surface radiale du roulement.
Alors, comment pouvons-nous obtenir la finition de surface souhaitée pour les paliers lisses ? Le processus de fabrication joue un rôle crucial. Les opérations d'usinage telles que le tournage, le meulage et l'affûtage sont couramment utilisées pour obtenir la finition de surface requise. Chaque processus a ses propres avantages et limites.
Le tournage est un processus relativement simple et rentable, mais il peut ne pas permettre d'obtenir les finitions de surface très lisses requises pour certaines applications hautes performances. Le meulage, en revanche, peut produire des surfaces très lisses avec un contrôle précis de la rugosité et de l’ondulation. Le rodage est souvent utilisé comme opération de finition pour améliorer encore l’état de surface et corriger d’éventuelles irrégularités mineures.
En plus du processus de fabrication, des traitements post-traitement tels que le polissage et le revêtement de surface peuvent également être utilisés pour améliorer la finition de surface et les performances du roulement. Le polissage peut réduire la rugosité de la surface, tandis que les revêtements de surface peuvent offrir des avantages supplémentaires tels qu'une meilleure résistance à l'usure et une meilleure protection contre la corrosion.
En tant que fournisseur de paliers lisses, nous comprenons l’importance de répondre aux exigences en matière de finition de surface. Nous disposons d'une équipe d'ingénieurs et de techniciens expérimentés qui se consacrent à garantir que nos roulements répondent aux normes de qualité les plus élevées. Nous utilisons des équipements de fabrication de pointe et des mesures de contrôle qualité pour produire des roulements avec la finition de surface adaptée à chaque application.
Si vous êtes à la recherche de roulements à billes et avez des exigences spécifiques en matière de finition de surface, nous serions ravis de connaître votre avis. Que vous ayez besoin d'un roulement standard ou d'une solution conçue sur mesure, nous pouvons travailler avec vous pour répondre à vos besoins. Contactez-nous pour discuter de vos besoins et commençons une conversation sur la façon dont nous pouvons vous fournir les meilleurs roulements à billes pour votre application.
Références
- "Machinery's Handbook" - Un ouvrage de référence complet sur les processus de fabrication et les principes d'ingénierie.
- « Manuel de tribologie » – Couvre des sujets liés au frottement, à l'usure et à la lubrification, qui sont très pertinents pour les paliers lisses.
- Normes et directives de l'industrie liées aux exigences de fabrication des roulements et de finition de surface.
