Dans le domaine des machines industrielles, les roulements de poussée de films fluides jouent un rôle crucial pour assurer un fonctionnement fluide et efficace. En tant que fournisseur réputé de roulements de poussée de film fluide, je rencontre souvent des demandes de renseignements sur les différences entre les roulements de poussée de film hydrodynamique et hydrostatique. Dans cet article de blog, je vais me plonger dans les nuances techniques de ces deux types de roulements, mettant en évidence leurs caractéristiques, avantages et applications uniques.
Roulements de poussée de film de liquide hydrodynamique
Les roulements de poussée de film de liquide hydrodynamique fonctionnent sur le principe de la lubrification hydrodynamique. Lorsque l'arbre tourne, il génère un film de lubrifiant en forme de coin entre les surfaces de roulement. Ce film de lubrifiant sépare les parties mobiles, réduisant la friction et l'usure. La pression dans le film de lubrifiant est créée par le mouvement relatif entre l'arbre et le roulement.
L'un des principaux avantages des roulements de poussée de film de liquide hydrodynamique est leur simplicité et leur rentabilité. Ils ne nécessitent pas de systèmes de pressurisation externes, ce qui les rend relativement faciles à installer et à entretenir. De plus, les roulements hydrodynamiques peuvent gérer les vitesses élevées et les charges lourdes, ce qui les rend adaptées à une large gamme d'applications industrielles, telles que les pompes, les compresseurs et les turbines.
Cependant, les roulements hydrodynamiques ont certaines limites. Ils nécessitent une certaine vitesse minimale pour générer le film de lubrifiant nécessaire. À basse vitesse ou pendant le démarrage et l'arrêt, les surfaces de roulement peuvent entrer en contact direct, entraînant une usure accrue et des dommages potentiels. De plus, les performances des roulements hydrodynamiques dépendent fortement de la viscosité du lubrifiant, qui peut être affectée par la température et d'autres conditions de fonctionnement.
Roulements de poussée de film fluide hydrostatique
Les roulements de poussée de film fluide hydrostatique, en revanche, comptent sur un système de pression externe pour créer un film continu de lubrifiant entre les surfaces de roulement. Le lubrifiant sous pression est fourni au roulement à travers une série d'orifices ou de rainures, créant une pression hydrostatique qui prend en charge la charge.
Le principal avantage des roulements hydrostatiques est leur capacité à fournir un film de lubrifiant cohérent et stable, même à basse vitesse ou pendant le démarrage et l'arrêt. Cela les rend idéaux pour les applications où un contrôle précis et une faible friction sont nécessaires, tels que les machines-outils, l'équipement aérospatial et les processus de fabrication de haute précision. Les roulements hydrostatiques offrent également une excellente capacité de chargement et peuvent fonctionner dans des conditions extrêmes, telles que des températures élevées et des charges lourdes.
Un autre avantage des roulements hydrostatiques est leur capacité à compenser le désalignement et la déviation de l'arbre. Le film lubrifiant sous pression agit comme un coussin, absorbant toutes les vibrations ou chocs et assurant un fonctionnement en douceur. Cela rend les roulements hydrostatiques plus fiables et durables que les roulements hydrodynamiques, en particulier dans les applications où l'arbre est soumis à des charges dynamiques ou à un désalignement.
Cependant, les roulements hydrostatiques sont plus complexes et coûteux que les roulements hydrodynamiques. Ils nécessitent un système de pression dédié, ce qui ajoute au coût initial et à la complexité de l'installation. De plus, les performances des roulements hydrostatiques dépendent fortement de la qualité et de la propreté du lubrifiant, ainsi que du bon fonctionnement du système de pression.
Différences clés
Maintenant que nous avons une compréhension de base des roulements de poussée de film hydrodynamique et hydrostatique, résumons les principales différences entre les deux:
- Principe de lubrification: Les roulements hydrodynamiques reposent sur le mouvement relatif entre l'arbre et le roulement pour générer le film de lubrifiant, tandis que les roulements hydrostatiques utilisent un système de pression externe pour créer le film.
- Dépendance à la vitesse: Les roulements hydrodynamiques nécessitent une certaine vitesse minimale pour générer le film de lubrifiant, tandis que les roulements hydrostatiques peuvent fonctionner à n'importe quelle vitesse, y compris la vitesse nulle.
- Capacité de chargement: Les roulements hydrostatiques ont généralement une capacité de chargement de charge plus élevée que les roulements hydrodynamiques, en particulier à basse vitesse.
- Fiabilité et durabilité: Les roulements hydrostatiques sont plus fiables et durables que les roulements hydrodynamiques, car ils peuvent compenser le désalignement et la déviation de l'arbre et fournir un film de lubrifiant cohérent.
- Coût et complexité: Les roulements hydrostatiques sont plus complexes et coûteux que les roulements hydrodynamiques, car ils nécessitent un système de pression dédié.
Applications
Le choix entre les roulements de poussée de film hydrodynamique et hydrostatique dépend des exigences spécifiques de l'application. Voici quelques applications courantes pour chaque type de roulement:
- Roulements hydrodynamiques: Pompes, compresseurs, turbines, générateurs et autres machines rotatives à grande vitesse. Vous pouvez trouver plus d'informations sur notreRoulement de la poussée du film fluidesur notre site Web.

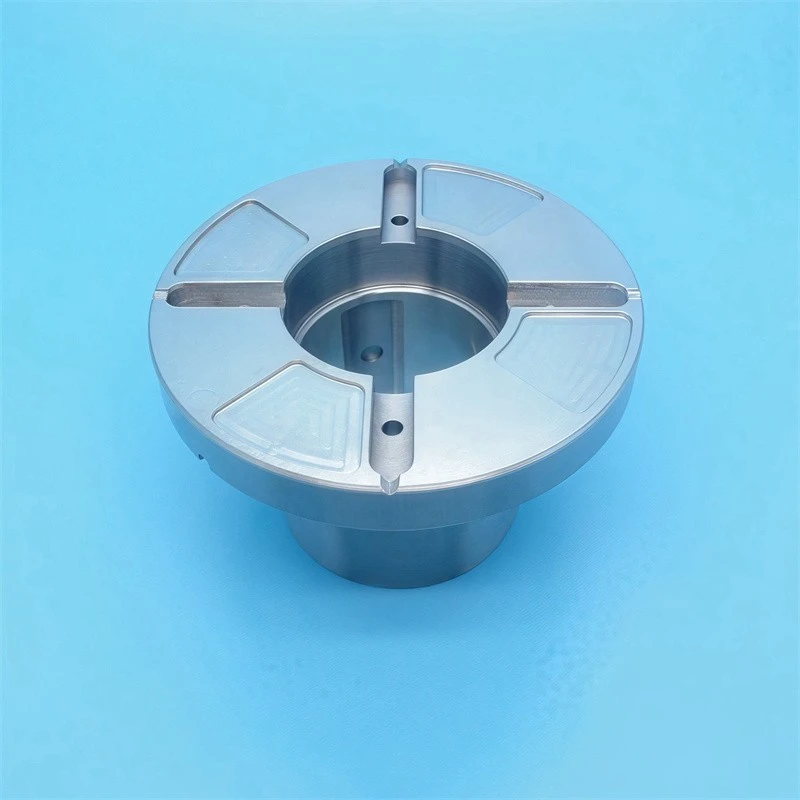

- Roulements hydrostatiques: Machine Tools, Aerospace Equipment, les processus de fabrication de haute précision et d'autres applications où un contrôle précis et une faible frottement sont nécessaires. NotreRoulement de poussée en bronze en étainetFilm Fluide Journal Plain Journalconviennent aux applications hydrostatiques.
Conclusion
En conclusion, les roulements de poussée de film fluide hydrodynamique et hydrostatique sont deux types importants de roulements utilisés dans un large éventail d'applications industrielles. Bien que les deux types de roulements offrent des avantages uniques, le choix entre eux dépend des exigences spécifiques de l'application, telles que la vitesse, la charge, la précision et le coût. En tant que fournisseur de roulement de poussée de film fluide, nous pouvons vous aider à sélectionner le bon roulement pour votre application et à vous fournir le support technique et l'expertise dont vous avez besoin pour garantir des performances et une fiabilité optimales.
Si vous avez des questions ou souhaitez en savoir plus sur nos roulements de poussée de film fluide, n'hésitez pas à nous contacter. Nous sommes impatients de discuter de vos besoins et de vous aider à trouver la meilleure solution pour votre application.
Références
- Harris, Ta et Kotzalas, MN (2007). Analyse de roulement de roulement (5e éd.). Wiley.
- Raimondi, AA et Boyd, J. (1958). Une solution pour le roulement de journal fini et son application à l'analyse et à la conception - Partie I: Solution théorique. Transactions de l'ASME, 80 (7), 1277-1284.
- Szeri, AZ (2001). Lubrification du film fluide: théorie et design. Cambridge University Press.
