Salut! En tant que fournisseur de roulements à billes, j'ai vu pas mal de problèmes en matière de roulements à billes hydrostatiques. Ces astucieux petits composants jouent un rôle crucial dans toutes sortes de machines, mais comme tout équipement, ils peuvent rencontrer des problèmes. Dans cet article de blog, je vais vous expliquer étape par étape comment dépanner un palier hydrostatique.
Tout d’abord, voyons rapidement ce qu’est un roulement à billes hydrostatique. Il s'agit d'un type de roulement qui utilise un mince film de fluide sous pression pour supporter la charge et réduire la friction entre l'arbre rotatif et la surface du roulement. Ce film fluide crée un coussin qui aide l'arbre à tourner de manière fluide et efficace.
Passons maintenant à la partie dépannage.
Étape 1 : Vérifiez l'alimentation en fluide
L’un des problèmes les plus courants avec les paliers lisses hydrostatiques est un problème d’alimentation en fluide. Si le roulement ne reçoit pas suffisamment de liquide, cela peut provoquer une usure excessive, une surchauffe et même une panne.
- Inspectez la pompe :Commencez par vérifier la pompe qui fournit le fluide au roulement. Assurez-vous qu'il fonctionne correctement et qu'il délivre la bonne quantité de liquide à la bonne pression. Si la pompe fait des bruits étranges ou ne fonctionne pas du tout, elle devra peut-être être réparée ou remplacée.
- Examinez les filtres :Les filtres sont utilisés pour éliminer les contaminants du fluide. Au fil du temps, ces filtres peuvent se boucher, ce qui peut restreindre le flux de fluide vers le roulement. Vérifiez les filtres et remplacez-les s'ils sont sales ou obstrués.
- Recherchez les fuites :Inspectez les tuyaux et les flexibles qui transportent le fluide jusqu'au roulement pour déceler tout signe de fuite. Une fuite peut provoquer une chute de pression et réduire la quantité de liquide atteignant le roulement. Si vous constatez une fuite, réparez-la dès que possible.
Étape 2 : Vérifiez le jeu des roulements
Le jeu entre l’arbre et le roulement est essentiel au bon fonctionnement d’un palier lisse hydrostatique. Si le jeu est trop petit, le roulement peut surchauffer et s’user rapidement. Si le jeu est trop grand, le roulement risque de ne pas être en mesure de supporter correctement la charge.
- Mesurez le dégagement :Utilisez une jauge d'épaisseur ou un micromètre pour mesurer le jeu entre l'arbre et le roulement. Comparez la mesure aux spécifications du fabricant. Si le jeu est en dehors de la plage recommandée, vous devrez peut-être ajuster le roulement ou le remplacer.
- Vérifiez le désalignement :Un mauvais alignement de l’arbre peut également affecter le jeu des roulements. Utilisez un indicateur à cadran pour vérifier tout désalignement. Si l'arbre est mal aligné, il devra être réaligné pour garantir le bon fonctionnement du roulement.
Étape 3 : Vérifiez la température
La surchauffe est un problème courant avec les paliers lisses hydrostatiques. Des températures élevées peuvent provoquer la dégradation du fluide, ce qui peut entraîner une augmentation de la friction et de l'usure.
- Utilisez un thermomètre :Vérifiez la température du roulement à l'aide d'un thermomètre. Si la température est supérieure à la normale, cela pourrait être le signe d’un problème. Recherchez la source de la surchauffe, comme un manque de liquide, une charge excessive ou un désalignement.
- Inspectez le système de refroidissement :Si le roulement est équipé d'un système de refroidissement, assurez-vous qu'il fonctionne correctement. Vérifiez le niveau du liquide de refroidissement et le débit. Si le système de refroidissement ne fonctionne pas correctement, il faudra peut-être le réparer ou le remplacer.
Étape 4 : Vérifier la contamination
La contamination du fluide peut causer de graves problèmes pour un palier lisse hydrostatique. La saleté, les débris et autres contaminants peuvent rayer la surface du roulement, réduire l'efficacité du film fluide et provoquer une usure prématurée.
- Analyser le fluide :Prélevez un échantillon du liquide et faites-le analyser pour vérifier la présence de contaminants. Vous pouvez envoyer l'échantillon à un laboratoire pour une analyse détaillée ou utiliser un simple kit de test pour vérifier la présence de contaminants basiques.
- Nettoyer le roulement :Si le liquide est contaminé, vous devrez nettoyer le roulement pour éliminer les contaminants. Cela peut impliquer de démonter le roulement et de le nettoyer avec un solvant approprié. Assurez-vous de suivre les instructions du fabricant lors du nettoyage du roulement.
Étape 5 : Vérifiez l'arbre et la surface du roulement
L'état de l'arbre et de la surface d'appui peut également affecter les performances d'un palier lisse hydrostatique.
- Inspectez l’arbre :Recherchez tout signe de dommage ou d'usure sur l'arbre, tel que des rayures, des bosses ou de la corrosion. Si l'arbre est endommagé, il faudra peut-être le réparer ou le remplacer.
- Examinez la surface d'appui :Vérifiez la surface d'appui pour déceler tout signe d'usure, de piqûres ou de rayures. Si la surface d'appui est endommagée, elle devra peut-être être reconditionnée ou remplacée.
Étape 6 : Tenez compte de la charge et de la vitesse
La charge et la vitesse à laquelle le roulement fonctionne peuvent également affecter ses performances. Si le roulement fonctionne sous une charge excessive ou à une vitesse élevée, il peut être plus sujet à des problèmes.
- Passez en revue les conditions de fonctionnement :Vérifiez les conditions de fonctionnement du roulement, y compris la charge, la vitesse et la température. Assurez-vous que le roulement est adapté à l'application et qu'il fonctionne dans ses limites recommandées.
- Ajustez la charge ou la vitesse :Si nécessaire, ajustez la charge ou la vitesse du roulement pour réduire la contrainte exercée sur celui-ci. Cela peut impliquer de modifier les paramètres de fonctionnement de la machine ou d'utiliser un autre type de roulement.
Conclusion
Le dépannage d'un roulement à billes hydrostatique peut être un peu délicat, mais en suivant ces étapes, vous devriez être en mesure d'identifier et de résoudre la plupart des problèmes. N'oubliez pas qu'un entretien et une inspection réguliers sont essentiels pour maintenir vos roulements en bon état de fonctionnement.

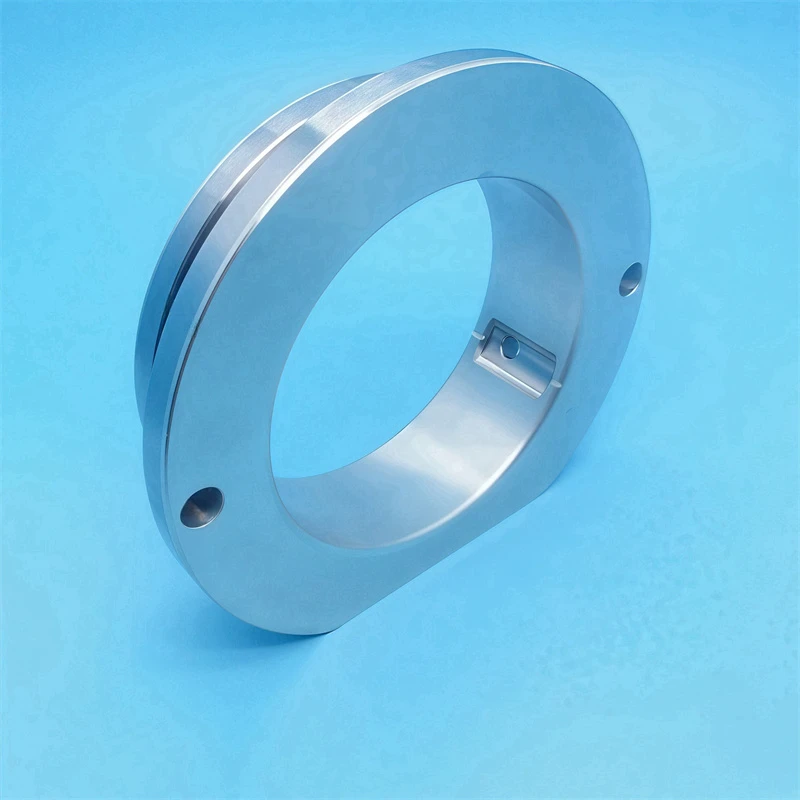

Si vous rencontrez des difficultés pour dépanner votre palier hydrostatique ou si vous êtes à la recherche d'un nouveauRoulement de journal,Roulement à manchon en acier à bride, ouPalier de butée de journal, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver la solution adaptée à vos besoins. Que vous ayez besoin de conseils techniques ou que vous souhaitiez discuter d'un achat potentiel, nous sommes à votre portée. Travaillons ensemble pour assurer le bon fonctionnement de vos machines !
Références
- "Manuel des roulements hydrostatiques" par John F. Booker
- "Manuel de conception mécanique" par Myer Kutz
